郑州邦全耐材科技有限公司

龟甲网胶泥厂家

龟甲网胶泥厂家，龟甲网胶泥的使用寿命与粉尘颗粒的大小、浓 度、速度和冲刷角有关，颗粒越小，浓度越低，冲 刷速度越低以及冲刷角度越小，耐磨陶瓷层的使用 寿命就越长。通常在矿渣微粉生产线的网管里，微 粉比表面积为420～450m2/kg,浓度在350g/m3，速度 在28～30m/s，冲刷角度为30°的情况下，20mm的 耐磨陶瓷层可以使用 8～10年。生料磨和熟料磨粉 磨的物料比矿渣的易磨性好，相同的施工厚度，使 用寿命在 10年以上。

一、 包装  龟甲网胶泥为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。

二、 贮存 龟甲网胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。

三、 施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨胶泥为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

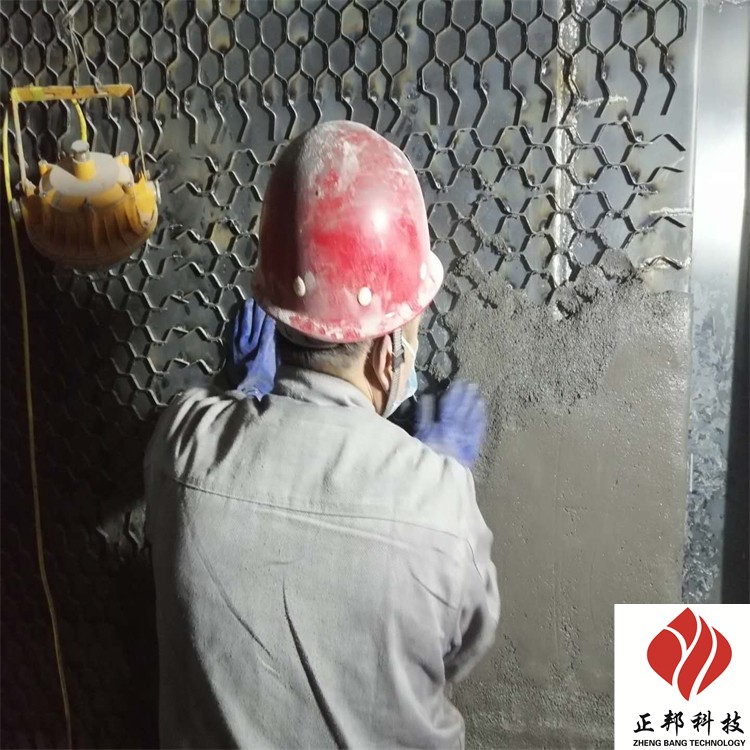

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨胶泥，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。

8、该耐磨胶泥施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。

四、特性：

1． 耐磨防腐性能优异

2． 与金属类基材具有很高的结合强度

3. 立面不流淌，施工方便，对施工人员无很高技术要求

4. 适用于多种磨损、腐蚀工况的修补和防护

 五、使用方法：

1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

3. 涂敷：本产品合适的涂层厚度是1～5mm，应将混合好的材料逐层涂敷于待修部位，层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。

4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
